产品概述

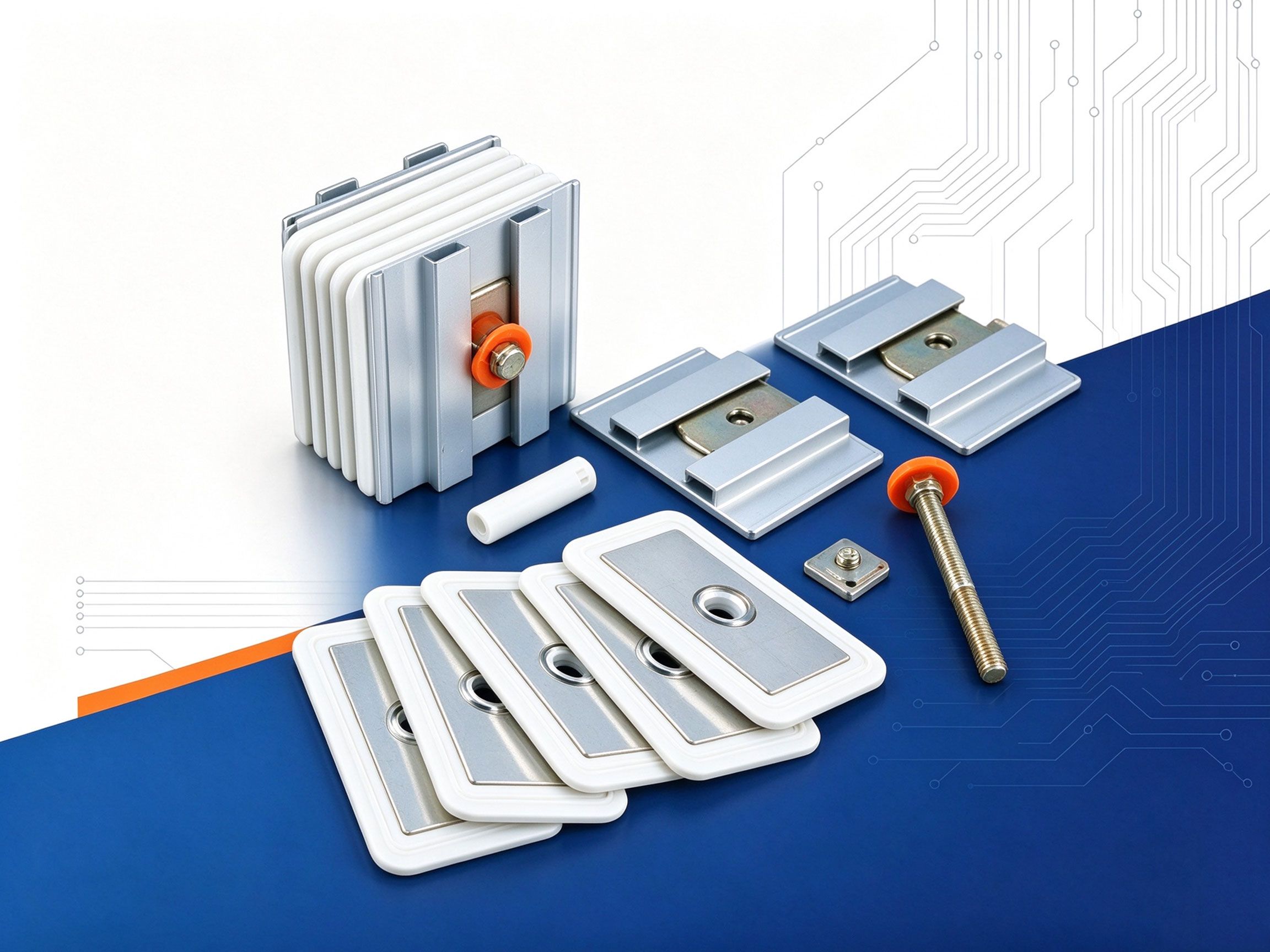

母线槽连接器（Busway Connector）是用于两段母线槽导体对接、保证低接触电阻与长期可靠连接的配套组件
典型应用
产品特点
- 低接触电阻
- 定扭矩剪切螺栓
- 碟形弹簧恒压
- 绝缘隔板增爬距
- 超温指示可选
- 配套性强
技术资料
| 配套额定电压 | AC 690V（额定绝缘电压 1000V） |
|---|---|
| 配套额定电流 | 250A ～ 6300A（按母线槽规格配套） |
| 导电件材质 | 铜合金连接夹板，接触面镀锡；截面 ≥ 母线本体 1.2 倍 |
| 接触电阻 | ≤ 50μΩ |
| 连接螺栓 | 8.8 级双头定扭矩剪切螺栓，配碟形弹簧 |
| 紧固力矩 | 按螺栓规格 M8 / M10 / M12 对应标准力矩值，断头式控制 |
| 绝缘件 | 耐高温绝缘隔板、套管、垫圈，带增爬电沟槽 |
| 温度指示 | 可选超温变色指示模块 |
| 安装补偿 | ±4mm 长度方向调节，吸收热胀冷缩 |
| 配套对象 | 密集型 / 空气型 / 防火型 / 耐火型母线槽同规格段 |
| 执行标准 | GB 7251.6、GB 50149《电气装置安装工程母线装置施工及验收规范》 |
| 环境条件 | 与所配套母线槽安装环境一致 |
