产品概述

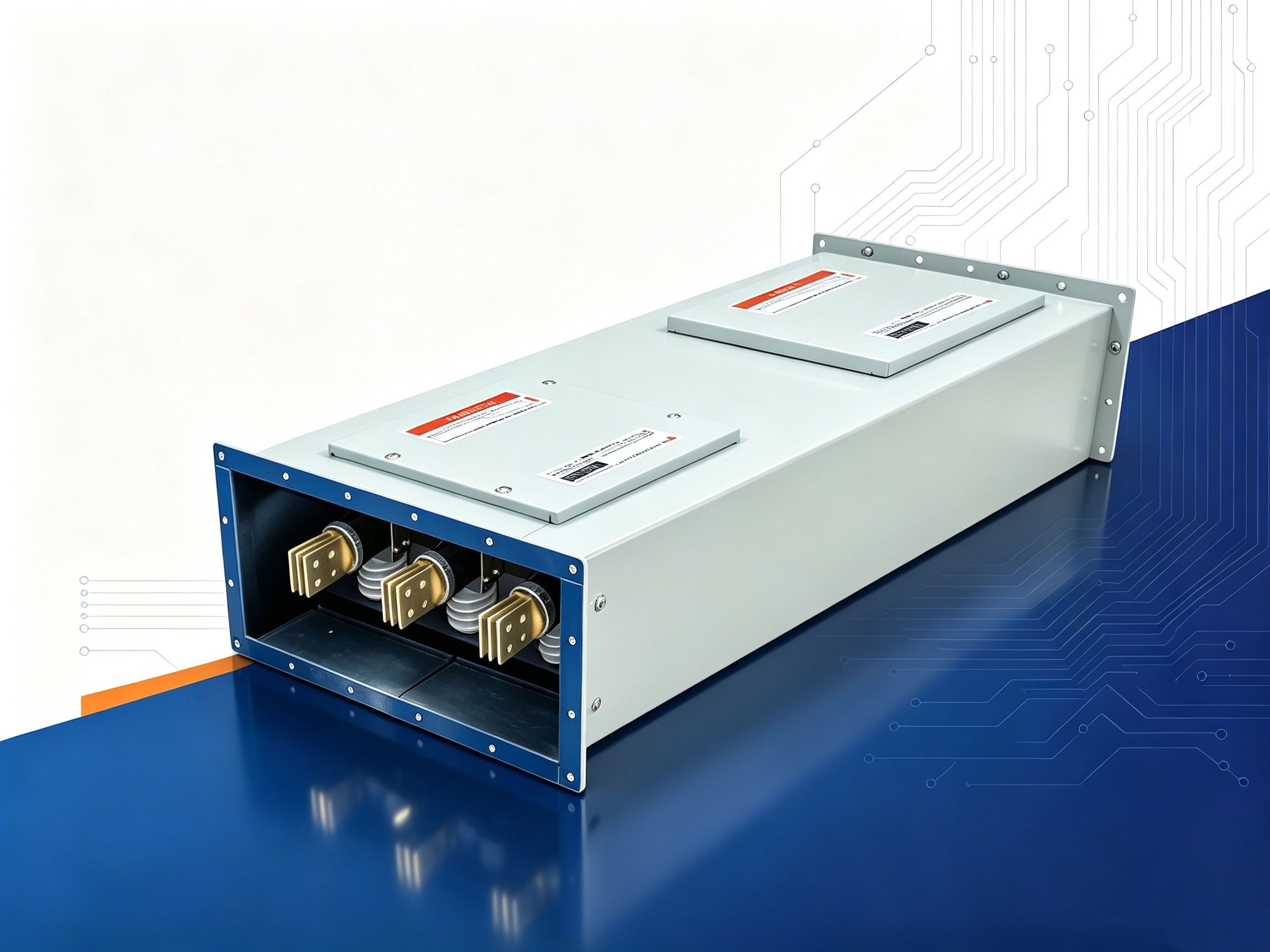

共箱母线槽（Enclosed Busbar）是将多相导体封闭于同一箱壳内、由绝缘子支撑的大电流连接设备
典型应用
产品特点
- 共用箱壳封闭
- 绝缘子支撑固定
- 大电流承载
- 完善接地系统
- 顶部检修盖板
- 多电压等级可选
技术资料
| 额定电压 | 低压 ≤ 1000V；中压可选 3kV / 10kV / 35kV |
|---|---|
| 额定电流 | 250A ～ 5000A（可定制） |
| 额定频率 | 50 / 60Hz |
| 防护等级 | IP40 / IP54（法兰间橡皮垫密封） |
| 导体材质 | 高导电率矩形铜排（可选铝排），表面镀锡 |
| 支撑绝缘 | 支持绝缘子 / 套管，B 级耐热，对地绝缘可靠 |
| 工频耐压 | 按对应电压等级标准（低压型 3500V / 1min） |
| 外壳材质 | 钢板或铝合金型材，表面喷涂；法兰连接 |
| 执行标准 | GB/T 8349《金属封闭母线》、GB 7251.6（低压型） |
| 安装方式 | 户内沿墙敷设或悬吊安装；段间螺栓连接、法兰密封 |
| 环境条件 | 户内场所，环境温度 -5℃ ～ +40℃，海拔 ≤ 2000m，无腐蚀性气体 |
