产品概述

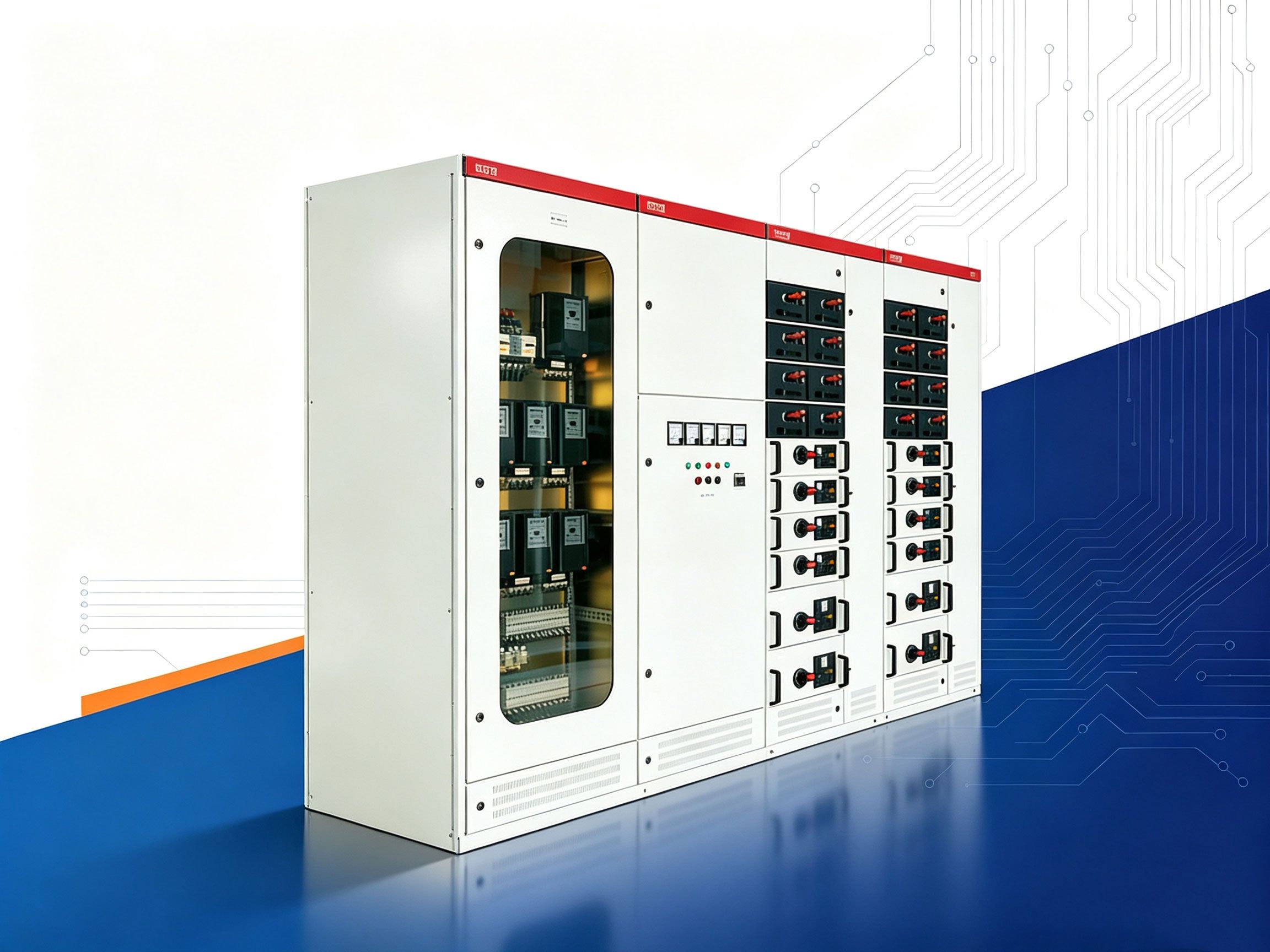

低压抽出式开关柜（Withdrawable Switchgear）是将多回路开关器件集成于抽屉单元的成套低压配电设备
典型应用
产品特点
- 抽屉式功能单元
- 组合灵活
- 高短路耐受
- 安全可靠
- 结构紧凑
- 防护等级可选
技术资料
| 额定工作电压 | AC 380V / 660V（额定绝缘电压 660V/1000V） |
|---|---|
| 额定频率 | 50 / 60Hz |
| 水平母线额定电流 | ≤ 4000A ～ 5000A |
| 垂直母线额定电流 | 800A ～ 2000A |
| 额定短时耐受电流 | 50 / 80 / 100 kA / 1s |
| 额定峰值耐受电流 | 105 / 176 / 250 kA |
| 工频试验电压 | 主电路 2500V/1min；辅助电路 1760V/1min |
| 防护等级 | IP30 / IP40 / IP54 |
| 柜体结构 | C 型材组装，抽屉式功能单元，含机械联锁 |
| 外壳材质 | 冷轧钢板 / 覆铝锌板，表面喷塑 |
| 执行标准 | GB 7251.1、GB 7251.2、IEC 61439-1/-2 |
| 环境条件 | 户内安装，环境温度 -5℃ ～ +40℃，海拔 ≤ 2000m，无腐蚀性气体及爆炸危险环境 |
