产品概述

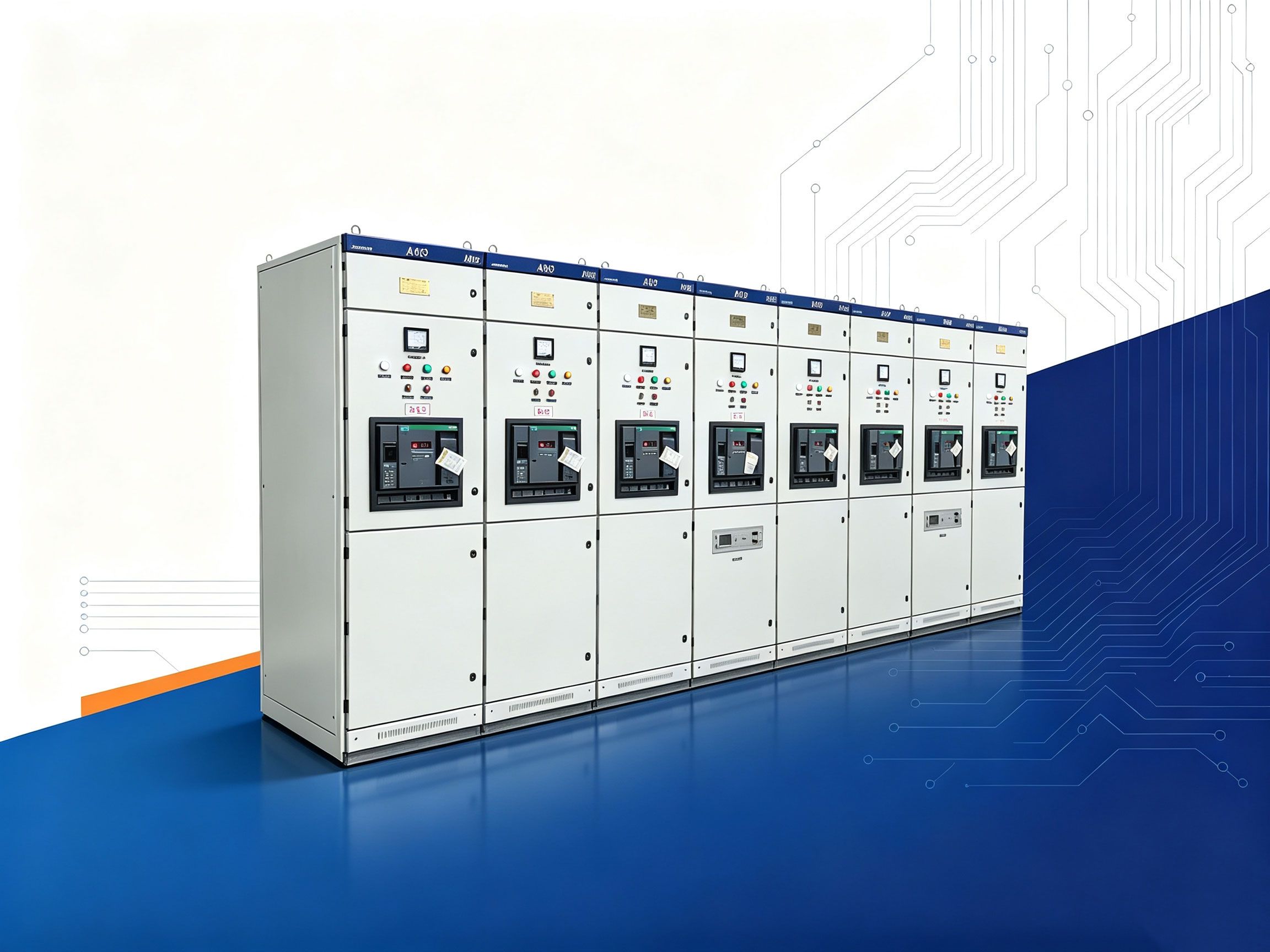

固定式低压配电柜（Fixed-type Switchgear）是将开关元件固定安装、用于电能分配与控制的经济型成套配电设备
典型应用
产品特点
- 分断能力高
- 方案灵活
- 结构简单可靠
- 经济实用
- 柜体工艺精良
- 防护等级可选
技术资料
| 额定工作电压 | AC 380V / 660V（额定绝缘电压 660V/1000V） |
|---|---|
| 额定频率 | 50 / 60Hz |
| 额定电流 | 630A ～ 3150A（改进型可达 4000A 以上） |
| 分断等级 | GGD1：15kA / GGD2：30kA / GGD3：50kA（1s） |
| 额定峰值耐受电流 | 30 / 63 / 105 kA |
| 额定冲击耐受电压 | 12kV |
| 防护等级 | IP30（可选 IP20 ～ IP40） |
| 柜体结构 | 型钢柜架，元件固定式安装，正面操作与观察 |
| 外壳材质 | 冷轧钢板，表面静电喷塑 |
| 执行标准 | GB 7251.1、GB 7251.2 |
| 安装方式 | 户内落地安装，多柜并列柜顶母线连接，基础槽钢固定 |
| 环境条件 | 户内安装，环境温度 -5℃ ～ +40℃，海拔 ≤ 2000m，无腐蚀性气体及导电尘埃 |
